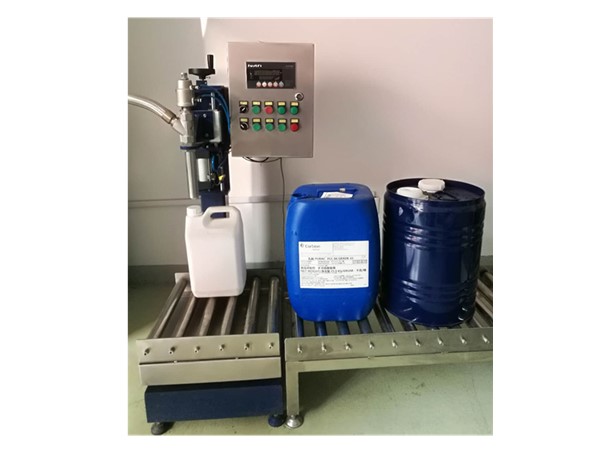

产品名称: YCS-30D液体涂料灌装机

发布日期: 2019-10-18

点击数: 27

询价: 点击产品询价

二维码:

产品详情

YCS-30D/DE型液体灌装秤有固定式喷枪装置、全电子称重装置、控制器及选购件组成,适用于:树脂、助剂、油品、油漆等化学品物料的定量灌装。
■固定式喷枪装置有喷枪管道、气动灌装阀、气动升降装置、气动底阀、气动压盖机构和秤体底座等组成;
■全电子称重装置有秤体、称重控制仪表、高精度传感器等组成,启动后传感器会即时将重量信号传给称重显示仪表进行过程控制;
■控制系统有(防爆)控制柜、继电器、控制按钮、PLC、指示灯、脚踏开关气控系统等组成,作用是完成所有过程控制。
基本参数
■ 最大秤量:30kg
■ 最小感量:10g
■ 灌装误差: ±10-20g(视灌装速度)
■ 灌装速度:100-150桶/小时(视进料流速)
■ 适用容器: ≤Ф350xh500mm小口桶、敞口桶
■ 防爆等级:EXdiaIIBT4
■ 使用电源:AC220/50Hz
■ 使用气源:0.4-0.8Mpa
■ 使用温度:-10℃-40℃
■ 控制方式:2挡气动控制灌装,附气动压盖机
■ 灌装方式: 斗式,桶口上灌装
■ 秤台尺寸:400×400mm
■ 暂存台面:400×1000mm
■ 结构材质: SUS304不锈钢。
■ 枪头管路: SUS304不锈钢及四氟(可选316L)
■ 物料接口:DN40快装宝塔接头,可选法兰接头。
■ 气源接口:8mm气管接入
系统特点
■ 整套系统可采用防爆型标准制造,防爆等级:EXdiaIIBT4
■ 控制系统采用PLC可程式控制器制作,稳定稳定、寿命长;
■ 灌装头为我司的专有设计,徒手快速拆装,方便维护;
■ 密封系统均采用聚四氟乙烯制造,耐溶剂,耐酸碱,寿命长;
■ 系统采用两段式大小料自动灌装方式,以提高正确度;
■ 灌装头高度可手摇调节,适用于不同高度的包装桶;
■ 本系列机器具自动判别空桶功能及空秤不灌装功能;
■ 控制器配置了所有动作的手动按钮,供意外时手动操作;
■ 双窗口显示专用灌装控制仪表,可显示目标量、灌装量、桶数、时间日期等信息;
■ 全数字式调校,动静抗振动干扰软件包;
■ 控制器具自我故障诊断功能,并具接口测试功能;
■ 若遇紧急状况按下紧急停止钮即可解除本次灌装;
■ 本机型配置了气动式压盖机,脚踏开关操作;
■ 采用一键式操作:启动—枪头下降—自动去皮—开始灌装—完成提枪。
工作过程
a. 人工将桶口对位,使之位于喷枪正下方;
b. 按下“启动”按钮:
■台秤上的皮重被检测以查验容器重量。
■喷枪头落下进入桶内。
■系统检测喷枪头下降过程并去除皮重。
■球阀和底阀打开,按预选的快、慢速进行灌装。
■当重量接近目标值时,灌装速度改变从快速转到慢速。
■当灌装重量达到目标值减去提前量时,球阀和底阀关闭。
■喷枪头升起从桶内抽出。
■误差在秤台上被静态检测出并显示,超限告警。
■人工移至压盖机压盖
c. 一桶完成,进下一桶。
公用条件
■基础条件:水平的坚固混凝土地面,混凝土厚度应大于15cm。
■温度范围:-10℃~+40℃。
■相对湿度:10%~95% (无冷凝) 。
■电 源:独立的单独交流电源220V,50HZ,0.5KW。
■工作气源:压力0.5MPa±0.1MPa的干燥纯净压缩空气,耗气量20mh。
■物料接口:快速对接夹头,物料进口压力不得超过0.8MPa。
■气源接口:宝塔接头,用户可以用8mm氧气管接驳。
选配外设:
1、泵、2、过滤机 3、输送机 4、回流阀 5、集气罩(选购件):有毒性挥发气体回收。6、旋盖器 7、、全不锈钢结构型 8、自动灌装线可根据用户场地设计
