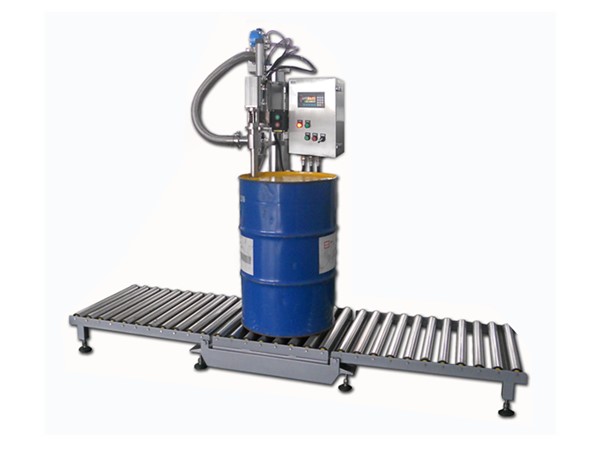

YCS-300kg液上型灌装机设备描述:
■有固定式喷枪装置、电子称重装置、控制显示器及选购件组成,适用于：强酸、强碱等液体无泡沫易爆化学品物料的定量灌装。
■固定式喷枪装置有聚四氟乙烯喷枪及管道、聚四氟乙烯喷枪气动灌装阀、气动升降装置、气动底阀和秤体底座、接液盒等组成；
■电子称重装置有秤体、称重控制仪表、传感器等组成，启动后传感器会即时将重量信号传给称重显示仪表进行过程控制；

■控制系统有防爆控制柜、继电器、控制按钮、PLC、指示灯、气控系统等组成，作用是完成所有过程控制。

YCS-300kg液上型灌装机基本参数:

秤量范围：30kg
感量分度值：10g
灌装范围：10-30kg
灌装精度: ≤0.1％
灌装速度：180-240罐/小时
容器规格：≤φ400×h500
枪头材质：SUS304/316
使用电源：AC220/50Hz
使用气源：0.5Mpa
可选配置：送料泵、旋盖机

使用温度：-10℃-50℃

YCS-300kg液上型灌装机系统特点:
■灌装头、管路采用特氟龙制造，切断阀采用PPH制造耐腐性强；
■密封及软连接部分采用特氟龙制造，耐溶剂，耐酸碱，寿命长
1、净重式灌装，免除皮重及比重产生的误差；
2、采用两段式（三段）自动灌装方式，正确度高；
3、灌装目标量设定，方便各种重量包装；
4、灌装枪插入式灌注，避免造成物料飞溅桶上；
5、灌装目标值到达后，灌装枪自动提起；
6、防滴漏装置，避免物料滴于桶上；
7、枪头、管路采用快速接头，拆洗方便；
8、系统采用PLC制作稳定；

9、一键灌装，操作简便。

工作过程
a. 人工将桶口对位，使之位于喷枪正下方；
b. 按下“启动”按钮：
■台秤上的皮重被检测以查验容器重量。
■喷枪头落下进入桶内。
■系统检测喷枪头下降过程并去除皮重。
■球阀和底阀打开，按预选的快、慢速进行灌装。
■当重量接近目标值时，灌装速度改变从快速转到慢速。
■当灌装重量达到目标值减去提前量时，球阀和底阀关闭。
■喷枪头升起从桶内抽出。
■误差在秤台上被静态检测出并显示，超限告警。
c. 一桶完成，进下一桶。
 灌装秤公用条件
■基础条件：水平的坚固混凝土地面，混凝土厚度应大于15cm。
■温度范围：-10℃～+40℃。
■相对湿度：10％～95％ （无冷凝） 。
■电 源：交流电源220V，50HZ，0.5KW。
■工作气源：压力0.5MPa±0.1MPa的干燥纯净压缩空气，耗气量20mh。
■物料接口：快速对接夹头，物料进口压力不得超过0.8MPa。
■气源接口：宝塔接头，用户可以用8mm氧气管接驳。
选配外设：
1、泵、2、过滤机 3、输送机 4、回流阀 5、集气罩（选购件）：挥发气体回收。6、旋盖器 7、不锈钢结构型 8、自动灌装线可根据用户场地设计
